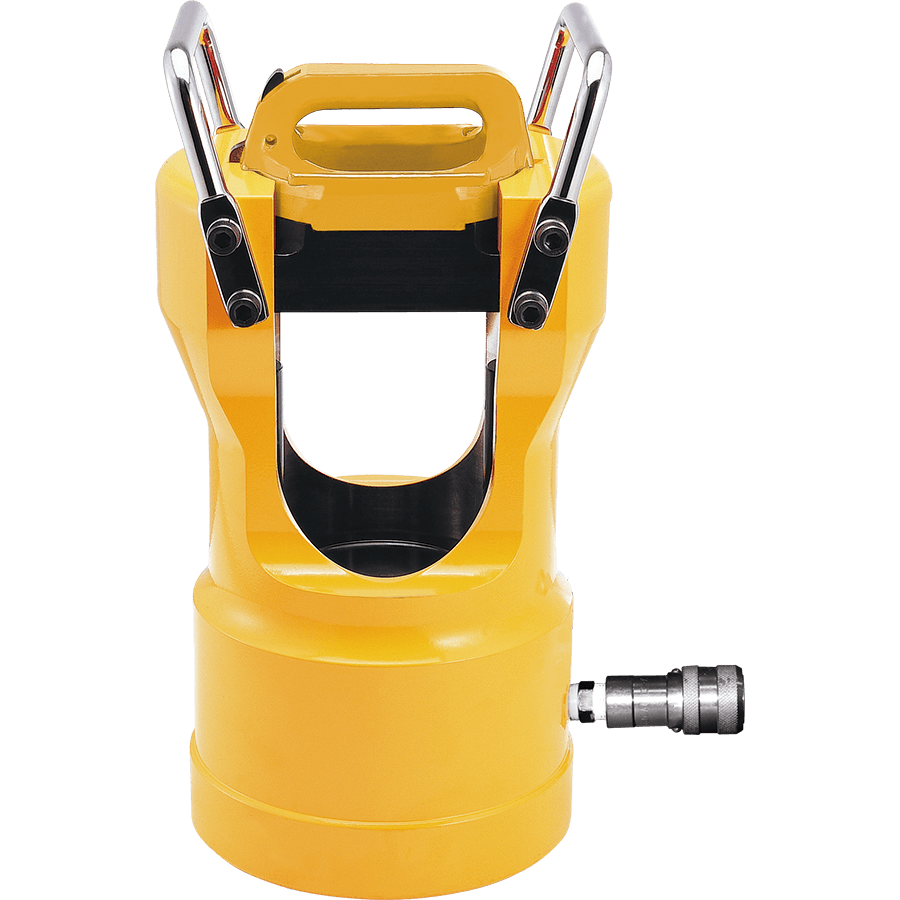

Tête hydraulique pour le sertissage d'embouts de câbles et de raccords de manchons sur des câbles de grande section Kudos SR-100CS

La KuDos® SR-100CS est une nouvelle tête de serrage hydraulique spécialisée (à pression), qui s'inscrit dans la continuité directe du modèle SR-100C.
Comme pour les autres séries de la marque KuDos (par exemple l'UA-100STS), la modification clé se cache dans la dernière lettre du nom. La lettre « S » à la fin désigne une construction entièrement réalisée en acier allié blindé/forgé (Steel). Elle remplace les composants en aluminium plus légers, ce qui se traduit par une augmentation considérable de la résistance à la fatigue du matériau. La tête conserve sa construction phare de type à cliquet fermé (Closed / Flip-Top) et est commandée de l’extérieur par une pompe ou un groupe hydraulique de 700 bars.
La KuDos SR-100CS est une tête hydraulique externe ultra-résistante de classe industrielle, conçue pour les tâches les plus exigeantes liées au sertissage d'embouts de câbles et de connecteurs de manchons. La caractéristique clé de la version CS réside dans la fabrication du corps entièrement en acier forgé spécialement trempé, offrant une résistance accrue aux chocs hydrauliques. Associée à une conception de type Flip-Top entièrement fermée, cette tête garantit une rigidité structurelle absolue et une précision géométrique optimale lors du sertissage.
La tête ne dispose pas de son propre entraînement et est conçue pour être alimentée par une source externe – une pompe à pied, une pompe manuelle ou un groupe électrohydraulique – avec une pression de service standard de 700 bars (10 000 psi).
________________________________________
Principales caractéristiques et avantages du produit
• Construction blindée en acier forgé (version « S ») : l'utilisation d'un acier allié de la plus haute qualité élimine le risque de microfissures ou de déformations plastiques du corps, même lors d'un fonctionnement en série sous charge maximale. Cela garantit une exploitation sans défaillance pendant de nombreuses années dans les conditions industrielles les plus difficiles.
• Conception fermée de type Flip-Top : la partie supérieure de la tête s'ouvre et se verrouille à l'aide d'un solide boulon en acier. Cela permet un enclenchement/déclenchement instantané des matrices ainsi qu'une mise en place latérale extrêmement pratique de l'outil directement sur le câble à n'importe quel point de l'installation (sans avoir à l'enfiler laborieusement par l'extrémité du câble).
• Rigidité absolue sous pleine charge : le circuit entièrement fermé et verrouillé par un goujon élimine complètement le phénomène de « déformation » des mâchoires (fréquent sur les têtes de type C). Cela garantit un mouvement parfaitement axial du piston et une répétabilité à 100 % de chaque cycle de sertissage.
• Logement universel pour matrices : la conception des mâchoires accepte des matrices interchangeables standard, permettant d’adapter avec précision le profil de serrage (hexagonal, ovale, de formage) aux exigences du système de raccords spécifique et aux spécifications du client.
• Compatibilité avec les systèmes 700 bars : la tête est équipée d'un raccord rapide haute pression standard, ce qui permet une utilisation immédiate avec la plupart des pompes et groupes hydrauliques disponibles sur le marché.
________________________________________
Caractéristiques techniques
Paramètre Valeur / Spécification
Fabricant KuDos® Professional Hydraulic Tools
Modèle SR-100CS
Type de produit Tête de sertissage hydraulique (Hydraulic Crimping Head)
Matériau du corps Acier allié forgé à haute résistance (Steel)
Type de tête Fermée, à ouverture par cliquet (Flip-Top)
Pression de service nominale 700 bar (10 000 psi)
Conception du système hydraulique Simple effet avec retour par ressort
Raccord hydraulique Raccord rapide haute pression standard
Protection de surface Revêtement anticorrosion Heavy-Duty
________________________________________
Application
• Préfabrication industrielle en série de tableaux de distribution et montage d’embouts à œil à paroi épaisse et de raccords de réduction MT / HT.
• Travaux d’installation électrique dans des conditions environnementales difficiles (mines, métallurgie, construction navale, construction d’infrastructures ferroviaires), où l’équipement est exposé à des dommages mécaniques.
• Construction de postes de montage fixes et hautement performants sur des établis à l'aide d'une pompe électrique à commande au pied (ce qui libère les deux mains de l'opérateur pour un positionnement correct du câble épais et rigide).
Contenu du kit standard : tête hydraulique robuste en acier KuDos SR-100CS, raccord rapide haute pression 700 bars monté en usine, mallette de transport résistante protégeant le mécanisme de verrouillage, mode d'emploi. (Remarque : les matrices de serrage interchangeables et la pompe d'alimentation externe constituent des équipements optionnels et sont sélectionnés individuellement en fonction des spécifications du projet).
