Testa idraulica per la pressatura di capicorda e connettori su cavi in rame (Cu) fino a 400 mm² e in alluminio (Al) fino a 300 mm² Kudos UCP-2712HE

KuDos UCP-2712HE è una testa idraulica esterna altamente specializzata con una forza di pressione di 12 tonnellate, che si distingue per la sua struttura lineare (inline) slanciata e la geometria aperta di tipo C con un ampio spazio di lavoro. Progettata per garantire la massima ergonomia ed efficienza nell'industria e nel settore dell'energia elettrica, la testa consente la pressatura di precisione di terminali e connettori su cavi in rame (Cu) fino a 400 mm² e in alluminio (Al) fino a 300 mm².
Grazie all'eliminazione del sistema di pompaggio interno, il modello UCP-2712HE si caratterizza per una struttura estremamente compatta e un peso ridotto (circa 3,8 kg). Il corpo allungato in linea con l'asse del cavo (inline) e l'accesso laterale alle matrici garantiscono all'operatore un facile accesso ai cavi in spazi estremamente ristretti.
________________________________________
Caratteristiche e vantaggi principali del prodotto
• Struttura lineare sottile (Inline Design): la struttura cilindrica stretta, priva di leve laterali e impugnature a pistola, consente di manovrare liberamente l'utensile all'interno di armadi elettrici densamente popolati, quadri di distribuzione profondi, nicchie di installazione e canaline portacavi.
• Testa aperta di tipo C (C-Head): l'ampia apertura delle ganasce (circa 27–32 mm) consente l'inserimento diretto e laterale di un cavo spesso con terminale direttamente tra le matrici. Ciò elimina la necessità di allentare i perni di bloccaggio, riducendo drasticamente i tempi di operazione durante il montaggio in serie.
• Corpo massiccio e forgiato: la testa, realizzata in acciaio forgiato di altissima qualità, presenta un'estrema rigidità strutturale. Ciò impedisce l'effetto molla e la flessione delle ganasce sotto il pieno carico idraulico di 12 tonnellate, garantendo una geometria perfetta di ogni pressatura.
• Compatibilità con i sistemi a 700 bar: L'apparecchio è dotato di un raccordo rapido standard ad alta pressione, che consente l'immediata integrazione con qualsiasi pompa a pedale, manuale o gruppo elettroidraulico esterno.
• Rotazione completa del corpo (360°): la possibilità di ruotare liberamente la testa attorno al proprio asse facilita l'avvicinamento con l'angolazione corretta al cavo di alimentazione rigido e disposto naturalmente, alleggerendo il carico sui polsi dell'operatore.
• Attacco universale per matrici: le ganasce della testa accettano matrici intercambiabili standard di tipo C (a mezzaluna) comunemente utilizzate sul mercato, il che facilita l'integrazione con il parco utensili già presente in azienda.
________________________________________
Dati tecnici
Parametro Valore / Specifiche
Produttore KuDos® Professional Hydraulic Tools
Modello UCP-2712HE
Applicazione Crimpatura di terminali per cavi (Crimping Head)
Forza di pressione massima 12,0 t (118 kN)
Campo di crimpatura (Cu) fino a 400 mm² (a seconda dello standard del terminale)
Campo di crimpatura (Al) fino a 300 mm²
Tipo di testa Aperta di tipo "C"
Apertura della testa (Jaw Opening) circa 27 mm - 32 mm
Pressione nominale di esercizio 700 bar (10 000 psi)
Struttura del sistema A semplice effetto con ritorno a molla
Attacco idraulico Raccordo rapido standard ad alta pressione
Peso dell'apparecchio circa 3,6 - 3,9 kg (eccezionalmente leggero in questa classe di potenza)
________________________________________
Applicazione
• Prefabbricazione in serie di quadri elettrici industriali, armadi di comando e sistemi di alimentazione garantita (UPS).
• Realizzazione di postazioni di montaggio fisse su banchi da lavoro utilizzando una pompa a pedale o elettrica esterna (comandata da pedale), che consente all'operatore di utilizzare l'utensile con entrambe le mani.
• Lavori di cablaggio e ammodernamento in posizioni di montaggio difficili (in quota, su passerelle, in trincea), dove il peso dell'utensile tenuto direttamente in mano è fondamentale per l'ergonomia.

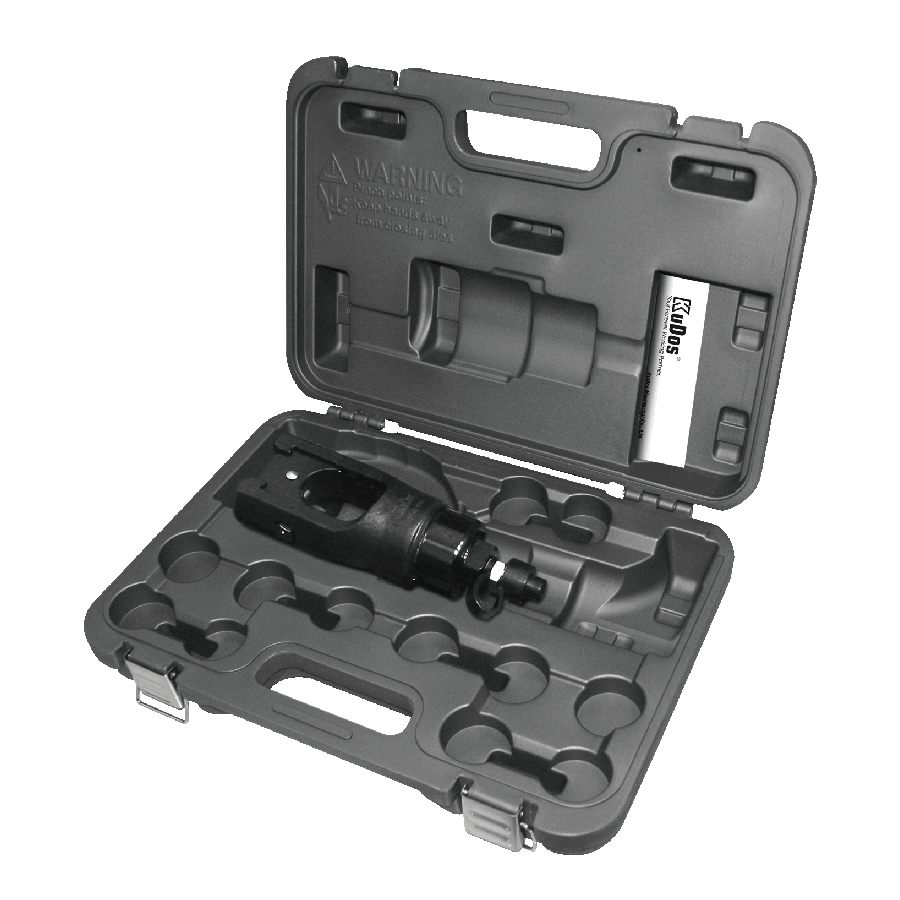

Composizione del set standard: testa di serraggio idraulica KuDos UCP-2712HE, raccordo rapido di fabbrica ad alta pressione 700 bar, robusta valigetta di trasporto in plastica per proteggere l'attrezzatura, manuale d'uso.
