Testa idraulica per la pressatura di terminali e connettori a pareti spesse su cavi di grande sezione Kudos UB-400HE

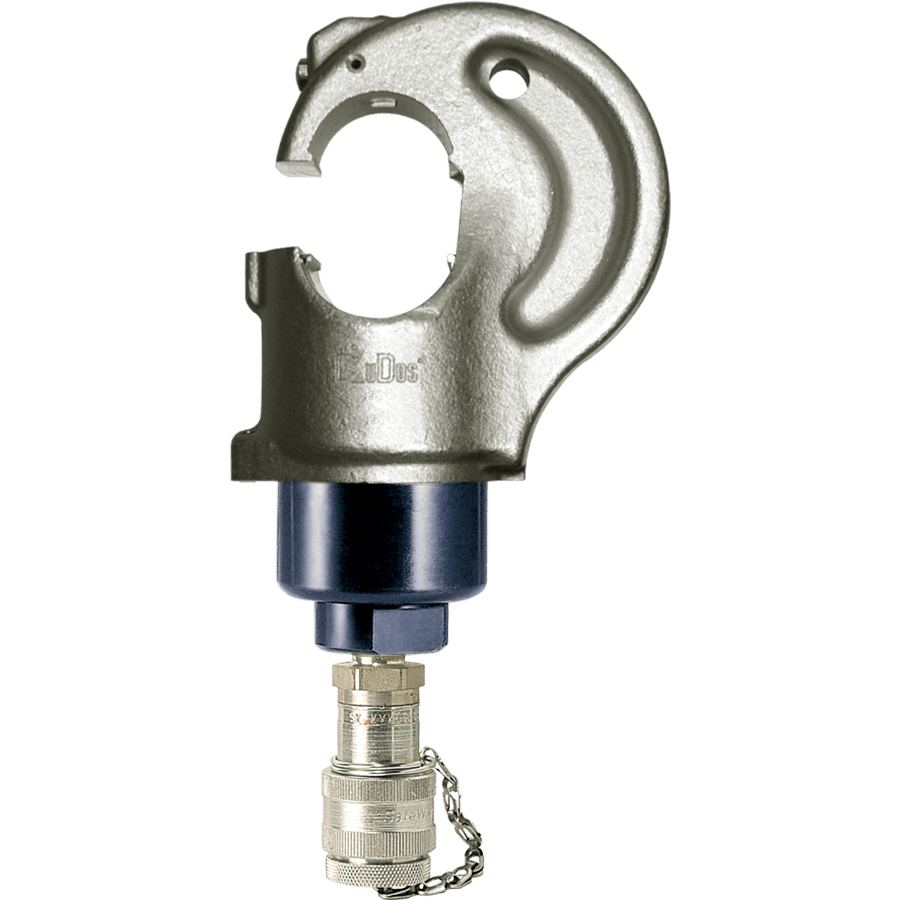

KuDos UB-400HE è una testa idraulica esterna ad alte prestazioni con una forza di pressione di 13 tonnellate, progettata per la pressatura di precisione di terminali per cavi e giunti di giunzione di sezione massima. Grazie all'eliminazione della pompa manuale integrata, l'utensile si caratterizza per dimensioni notevolmente ridotte e un peso ottimale (circa 4,5 kg) in rapporto alla potenza offerta.
L'utilizzo di una testa rinforzata e chiusa con perno a scatto garantisce la massima sicurezza di lavoro sotto carichi estremi, eliminando completamente il fenomeno di "piegatura" delle ganasce. È la soluzione ideale per lavori di prefabbricazione e montaggio in serie nel settore energetico professionale.
________________________________________
Caratteristiche e vantaggi principali del prodotto
• Testa chiusa a scatto: garantisce la massima rigidità strutturale a pieno carico idraulico. Il perno di bloccaggio rimovibile, rigorosamente accoppiato, consente una rapida apertura della testa per agganciarla direttamente al cavo e una sostituzione efficiente delle matrici.
• Elevata maneggevolezza e peso ridotto: l'assenza di meccanismi di pompaggio interni ha permesso di ridurre il peso a circa 4,5 kg. Ciò aumenta il comfort di manovra della testa in nicchie di cavi densamente popolate o durante lavori di montaggio di lunga durata.
• Rotazione completa del corpo (360°): la possibilità di ruotare liberamente la testa attorno al proprio asse consente all'operatore di adattare perfettamente l'angolo di approccio delle matrici alla disposizione naturale del cavo di alimentazione di grosso diametro.
• Compatibilità con i sistemi a 700 bar: la testa è dotata di un raccordo rapido standard ad alta pressione, che consente il collegamento immediato a qualsiasi pompa a pedale, manuale o gruppo elettroidraulico industriale.
• Alloggiamento universale per matrici: la struttura delle ganasce accetta le matrici intercambiabili standard di tipo C (a mezzaluna) comunemente utilizzate sul mercato, il che consente la piena integrazione con il parco utensili già in dotazione all'azienda.
________________________________________
Dati tecnici
Parametro Valore / Specifiche
Produttore KuDos® Professional Hydraulic Tools
Modello UB-400HE
Applicazione Crimpatura di terminali per cavi (Crimping Head)
Forza di pressione massima 13,0 t (127 kN)
Campo di crimpatura (Cu) fino a 400 mm²
Campo di crimpatura (Al) fino a 300 mm²
Tipo di testa Chiusa (a scatto con perno)
Pressione nominale di esercizio 700 bar (10 000 psi)
Struttura del sistema A semplice effetto con ritorno a molla
Attacco idraulico Raccordo rapido standard ad alta pressione
Peso dell'apparecchio circa 4,3 - 4,6 kg (senza matrici)
________________________________________
Applicazioni
• Pressatura in serie di terminali ad anello, tubolari e riduttori a pareti spesse su cavi di alimentazione.
• Realizzazione di postazioni di montaggio fisse su banchi da officina utilizzando una pompa a pedale o elettrica esterna nei reparti di prefabbricazione dei quadri elettrici.
• Lavori di montaggio e ammodernamento sul campo (stazioni di trasformazione, linee aeree, parchi fotovoltaici), dove la testa è alimentata da un generatore mobile a combustione o a batteria.

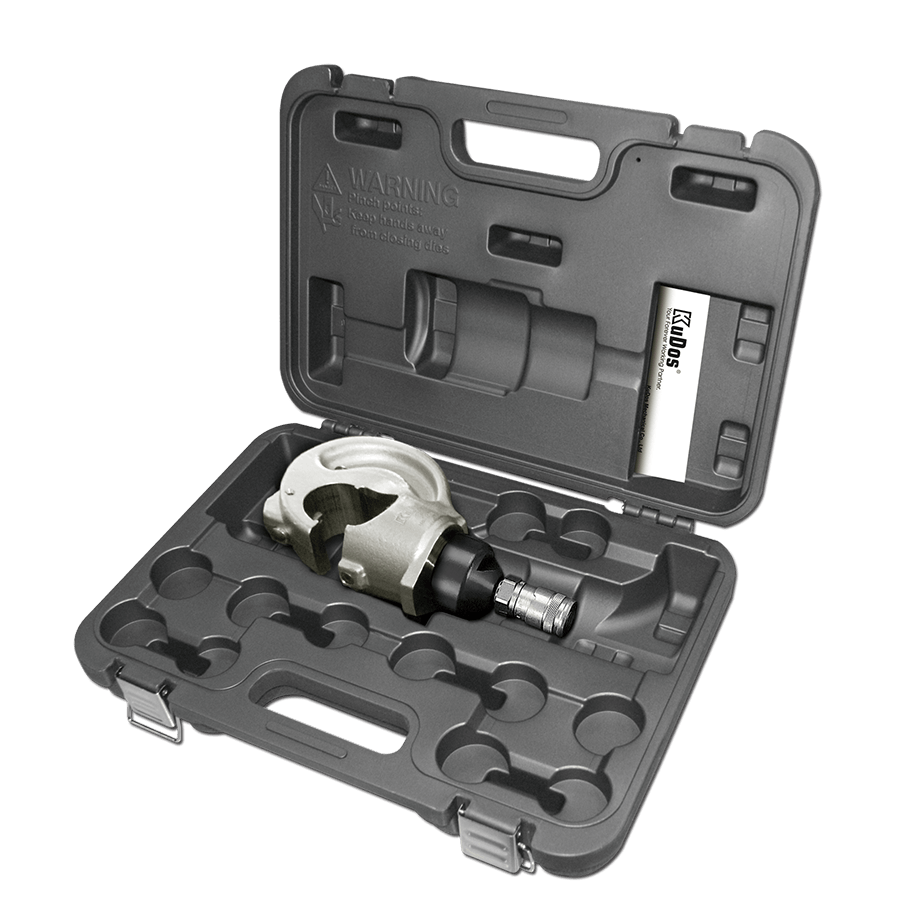

Composizione del set standard: testa di serraggio idraulica KuDos UB-400HE, raccordo rapido di fabbrica ad alta pressione 700 bar, valigetta di trasporto resistente in plastica, manuale d'uso.
