Testa idraulica per la pressatura di terminali e connettori pesanti e a pareti spesse per cavi Kudos HYCP-500HE

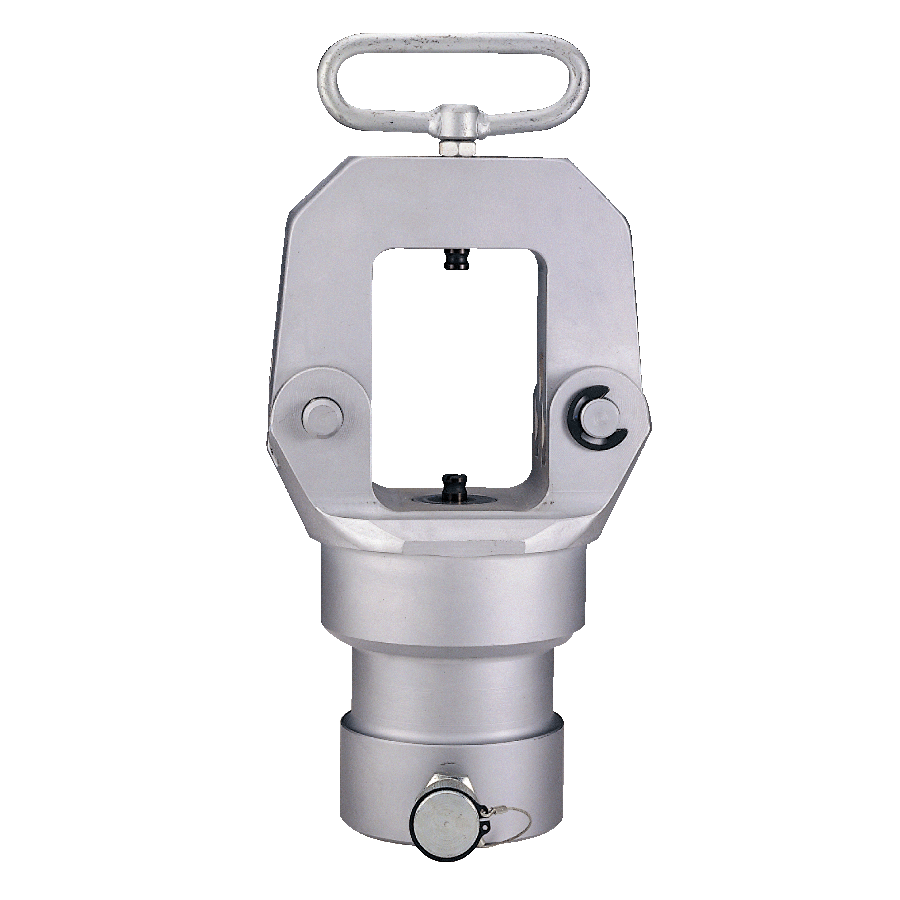

KuDos® HYCP-500HE è un'altra testa di serraggio idraulica esterna ad alte prestazioni con una forza di pressione di 13 tonnellate, dotata di una struttura chiusa con chiusura a perno.
Nel sistema di denominazione dei prodotti KuDos, la sigla "HE" indica la sola testa di lavoro (Head) senza pompa integrata, destinata ad essere alimentata da una fonte esterna con una pressione standard di 700 bar. La cifra "500" indica la portata massima dell'apparecchio: questa testa è stata progettata per la pressatura di terminali e connettori su cavi in rame (Cu) e alluminio (Al) con sezioni fino a 500 mm².
Questo modello rappresenta un'eccellente evoluzione della popolare classe di utensili da 400 mm², offrendo ulteriore spazio di lavoro all'interno della testa pur mantenendo la stessa matrice collaudata e la stessa versatilità.
KuDos HYCP-500HE è una testa idraulica esterna professionale che genera una forza di pressione di 13 tonnellate (127 kN). L'utensile è stato progettato per lavori in serie nel settore dell'energia elettrica e dei cavi nell'industria e nel settore della distribuzione dell'energia. Viene utilizzata per la pressatura precisa e ripetibile di terminali ad anello, tubolari e giunti a manicotto a pareti spesse su conduttori in rame (Cu) e alluminio (Al) con sezioni trasversali di grandi dimensioni – fino a 500 mm².
Grazie all'utilizzo di una struttura a scatto completamente chiusa, la testa garantisce una distribuzione perfettamente assiale della forza ed elimina completamente il rischio di deformazione del corpo o di "piegatura" delle ganasce sotto il pieno carico di lavoro.
________________________________________
Caratteristiche e vantaggi principali del prodotto
• Testa a scatto chiusa con perno: garantisce la massima rigidità strutturale a piena pressione di lavoro. Il perno rimovibile, accoppiato con precisione, consente l’apertura istantanea della testa, facilitando il fissaggio dell’utensile direttamente sul cavo in qualsiasi punto e la sostituzione efficiente delle matrici.
• Campo di lavoro esteso fino a 500 mm²: lo spazio di lavoro aumentato consente di lavorare su giunti a pareti spesse e cavi con sezioni che superano i limiti standard delle tradizionali presse da 400 mm², aumentando così l'universalità del parco utensili.
• Elevata maneggevolezza e peso ridotto: l'eliminazione dei meccanismi di pompaggio interni dall'utensile ha permesso di ridurre il peso della sola testa a circa 4,5 kg. Ciò aumenta il comfort di manovra dell'apparecchio in nicchie di cavi strette, scavi profondi o durante lavori in quota.
• Rotazione completa del corpo (360°): la possibilità di ruotare liberamente la testa attorno al proprio asse consente all'operatore di adattare perfettamente l'angolo di approccio delle matrici alla disposizione naturale del cavo di alimentazione rigido, alleggerendo il carico sui polsi.
• Compatibilità con i sistemi a 700 bar: la testa è dotata di un raccordo rapido standard ad alta pressione, che consente il collegamento immediato a qualsiasi pompa a pedale, manuale o gruppo elettroidraulico funzionante a una pressione di 700 bar (10.000 psi).

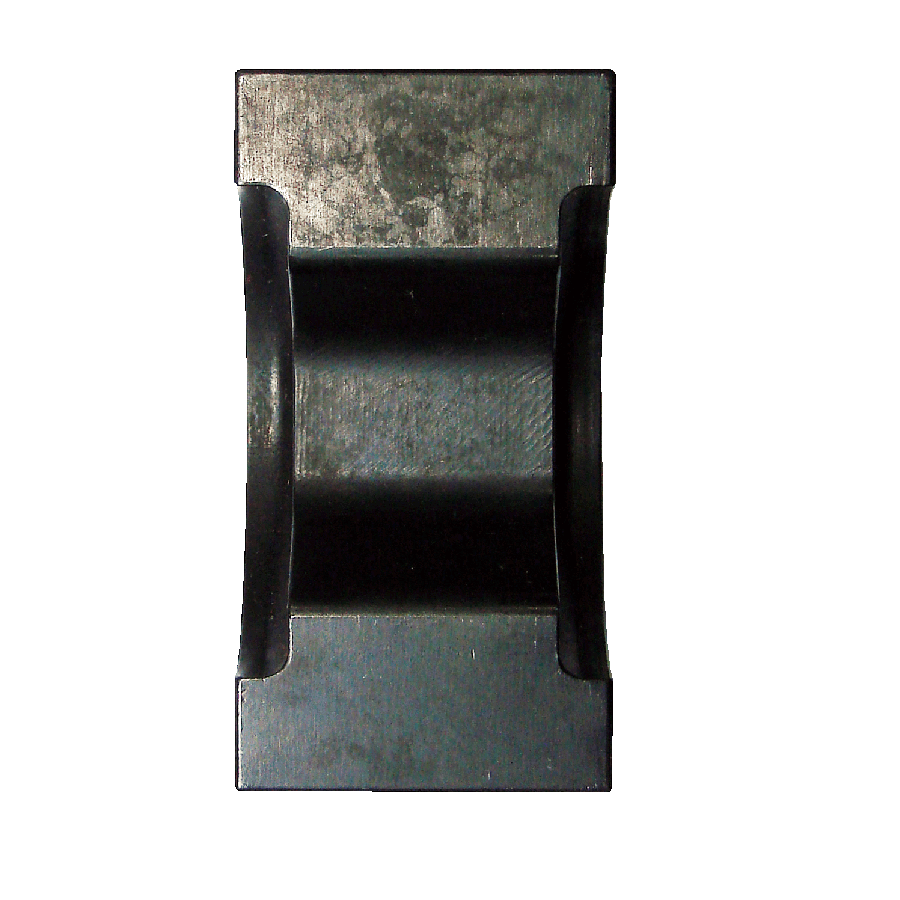

• Alloggiamento universale per matrici: La struttura delle ganasce accetta le matrici intercambiabili standard di tipo C (a mezzaluna) comunemente utilizzate sul mercato, consentendo la piena integrazione con gli accessori già in dotazione all’azienda.
________________________________________
Dati tecnici
Parametro Valore / Specifiche
Produttore KuDos® Professional Hydraulic Tools
Modello HYCP-500HE
Applicazione Crimpatura di terminali per cavi (Crimping Head)
Forza di pressione massima 13,0 t (127 kN)
Campo di crimpatura massimo fino a 500 mm² (Cu) / fino a 400 mm² (Al)
Tipo di testa Chiusa (a scatto con perno rimovibile)
Pressione nominale di esercizio 700 bar (10 000 psi)
Tipo di sistema A semplice effetto con ritorno a molla
Attacco idraulico Raccordo rapido standard ad alta pressione
Peso dell'apparecchio circa 4,3 - 4,6 kg (senza matrici)
________________________________________
Applicazione
• Pressatura in serie di terminali pesanti e a pareti spesse e di raccordi di riduzione su cavi di alimentazione BT e MT.
• Realizzazione di postazioni di montaggio fisse ad alta produttività su banchi da officina utilizzando una pompa elettrica esterna azionata a pedale (ciò libera entrambe le mani dell'operatore per il corretto posizionamento del cavo di grosso diametro).
• Lavori di montaggio e ammodernamento sul campo (stazioni di trasformazione, linee aeree, parchi fotovoltaici ed eolici), dove la testa di pressatura è alimentata da un generatore mobile a combustibile o a batteria.
Composizione del set standard: Testa di serraggio idraulica KuDos HYCP-500HE, raccordo rapido di fabbrica ad alta pressione 700 bar, robusta valigetta di trasporto in plastica per la protezione dell'attrezzatura, manuale d'uso. (Nota: le matrici di serraggio intercambiabili e la pompa idraulica esterna sono accessori opzionali e vengono selezionati separatamente).
