Testa idraulica per la pressatura di terminali e giunti di giunzione su cavi di grande sezione Kudos 100W

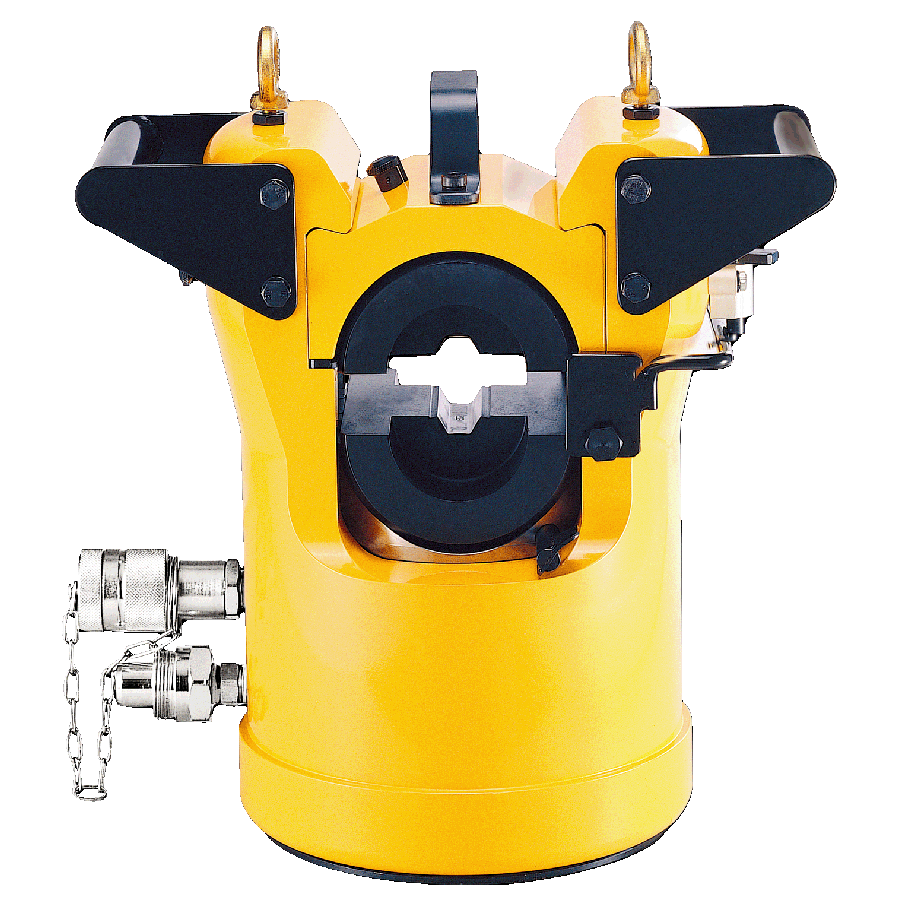

KuDos® 200W (nella nomenclatura completa del catalogo classificata solitamente come 200W o HYCP-200W) è il vero e proprio colosso della gamma di questo produttore: una testa di serraggio idraulica ultra-pesante con una potenza di pressione di ben 200 tonnellate.
Nella gerarchia degli utensili industriali ad alta pressione, questo modello rappresenta la classe Extreme Heavy-Duty. La lettera "W" indica una struttura del telaio appositamente allargata e massiccia (Wide-Opening), che consente l'inserimento e la pressatura di giunti, boccole e accessori con diametri esterni giganteschi. La testa è controllata esternamente e richiede l'alimentazione da una pompa ad alta efficienza o da un gruppo elettroidraulico con una pressione di esercizio standard di 700 bar.
Si tratta di un'attrezzatura senza compromessi dedicata alla costruzione di infrastrutture energetiche strategiche del paese, linee ad altissima tensione (400 kV e oltre) e progetti infrastrutturali di tipo offshore.
KuDos 200W è una testa idraulica specializzata di altissima classe che genera una forza di pressione estrema pari a ben 200 tonnellate. Il dispositivo è stato progettato per la realizzazione dei giunti pressati più importanti e di grandi dimensioni, dove sono richieste assoluta affidabilità meccanica e parametri elettrici eccellenti. Viene utilizzato per il montaggio in serie di boccole di trazione a pareti spesse, di collegamento e di riparazione su linee aeree principali e su cavi sotterranei di grandi dimensioni con le sezioni trasversali più grandi che si incontrano nel settore energetico professionale.
Grazie alla struttura completamente chiusa e bloccata, la testa presenta una rigidità strutturale al 100%. Ciò impedisce qualsiasi deformazione del corpo sotto una pressione di picco di 700 bar e garantisce una geometria ideale e ripetibile di ogni pressatura.
________________________________________
Caratteristiche e vantaggi principali del prodotto
• Forza di pressione estrema di 200 tonnellate: assicura una pressatura senza sforzo, plastica e completamente uniforme dei giunti più pesanti in acciaio, alluminio e rame, garantendo la massima resistenza del giunto alla rottura meccanica.
• Ampio spazio di lavoro (struttura a “W”): l’esclusivo spazio di lavoro ampliato consente l’inserimento, la manovrabilità e il posizionamento preciso di giunti di grandi dimensioni e cavi spessi e rigidi direttamente nella zona di pressatura.
• Struttura massiccia con perno rimovibile: la parte superiore del corpo è fissata da un potente perno di bloccaggio. Ciò consente una rapida apertura della pressa e un efficiente aggancio dell'utensile direttamente sui cavi in condizioni di campo, senza la necessità di farlo scorrere dall'estremità del cavo.
• Sistema di ritorno a molla rinforzato: nonostante l'enorme massa del pistone e le dimensioni imponenti, l'utilizzo di una molla interna industriale appositamente progettata garantisce un ritorno fluido e automatico del meccanismo alla posizione iniziale dopo lo scarico della pressione.
• Maniglie di trasporto e imbracature integrate: data l'elevata massa propria dell'attrezzo, il corpo è stato dotato di solide maniglie ad arco, ottimamente bilanciate, che consentono il trasporto stabile della pressa e il suo posizionamento sicuro sul posto di lavoro mediante paranchi o imbracature.
________________________________________
Dati tecnici
Parametro Valore / Specifiche
Produttore KuDos® Professional Hydraulic Tools
Modello 200W / HYCP-200W
Tipo di prodotto Testa di serraggio idraulica (Extreme Heavy Duty)
Forza di pressione massima 200,0 t (1960 kN)
Tipo di testa Chiusa (a scatto con perno di bloccaggio rimovibile)
Pressione nominale di esercizio 700 bar (10 000 psi)
Configurazione del sistema idraulico A semplice effetto con ritorno a molla
Attacco idraulico Raccordo rapido standard ad alta pressione
Finitura del corpo Rivestimento anticorrosivo industriale ad alta resistenza
________________________________________
Applicazioni
• Costruzione, ammodernamento e lavori di montaggio strategici su linee aeree principali ad altissima tensione (incluso il serraggio di accessori su conduttori di fase in fasci multiconduttori).
• Montaggio di giunti di trazione di grandi dimensioni, manicotti di collegamento e di riparazione su cavi aerei di tipo AFL con sezioni estreme e anime in acciaio.
• Giunzione professionale di cavi di alimentazione e sbarre di grande potenza in centrali nucleari, centrali convenzionali, stazioni di trasformazione (GPZ) e nella costruzione di parchi eolici marini (offshore).
Composizione del set standard: testa idraulica pesante KuDos 200W, raccordo rapido di fabbrica ad alta pressione 700 bar, cassa di trasporto blindata (in metallo o legno adatta al peso elevato dell'apparecchio), manuale d'uso. (Nota: le matrici di pressatura intercambiabili dedicate alla forza di 200 tonnellate e l'unità di alimentazione esterna ad alta potenza e capacità dell'olio sono dotazioni opzionali).
