Hydrauliczna giętarka do szyn prądowych (zbiorczych) KuDos DBBN-120

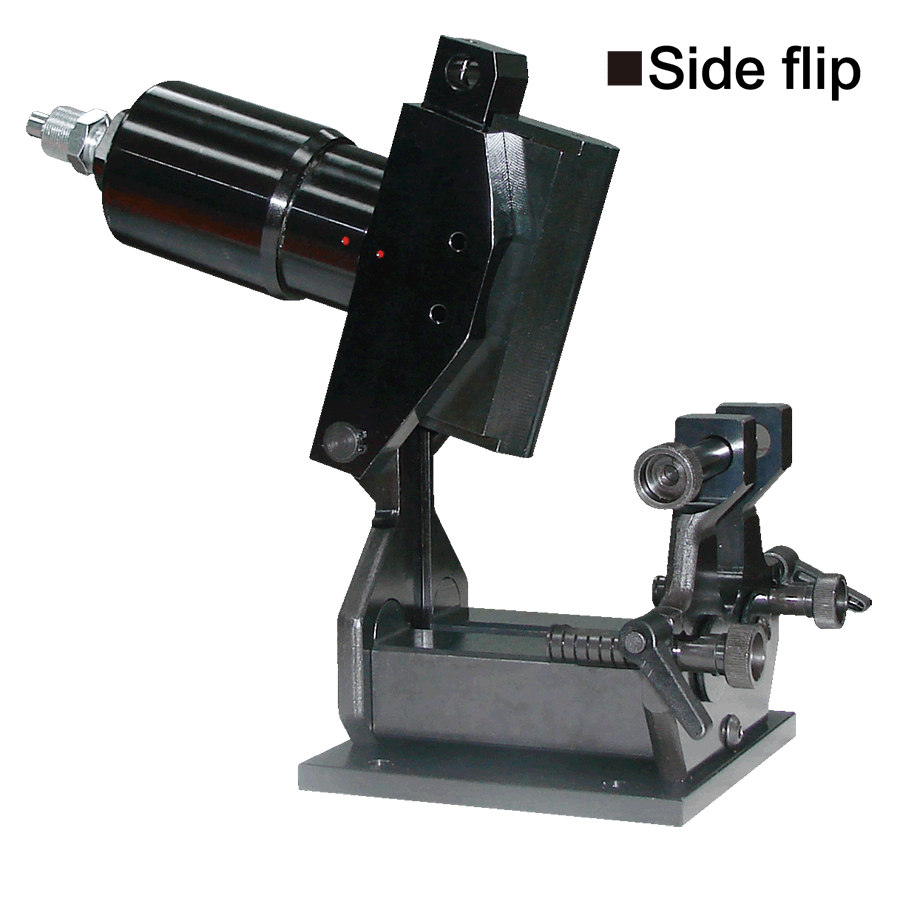

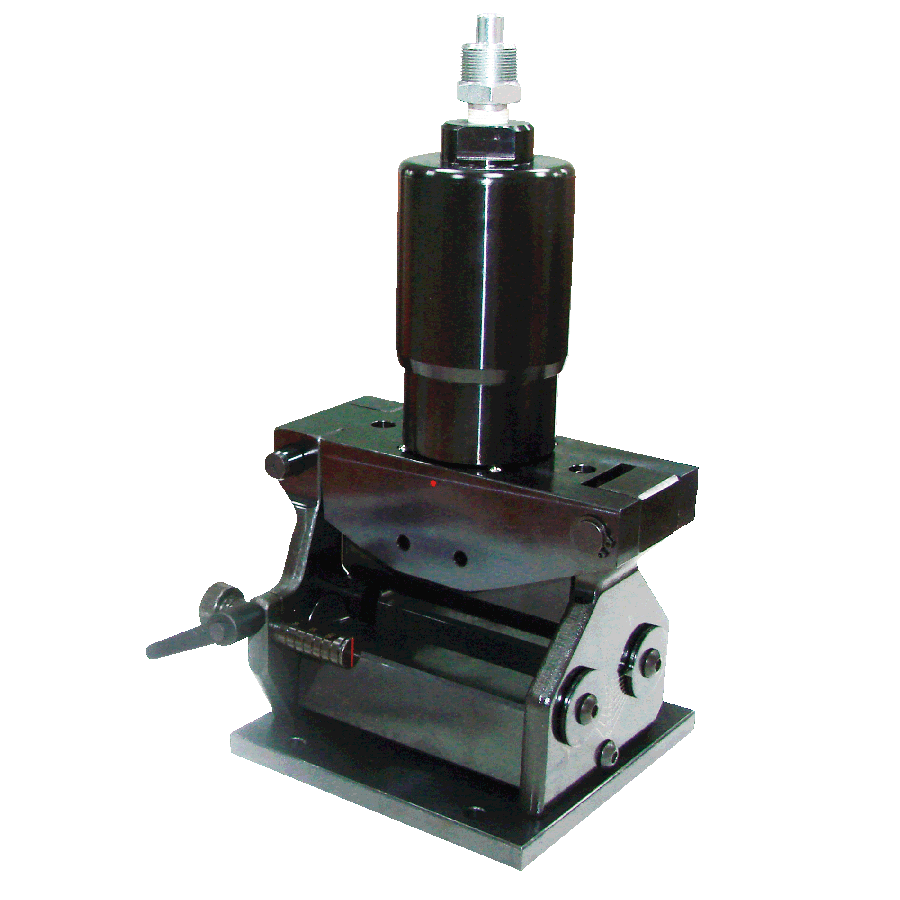

KuDos DBBN-120 to profesjonalna hydrauliczna giętarka do szyn prądowych (zbiorczych).
Urządzenie zostało zaprojektowane do precyzyjnego wyginania płaskowników miedzianych oraz aluminiowych pod kątem do 90°. Stanowi ono idealne uzupełnienie dla omawianych wcześniej gilotyn tnących (np. HYBC-120), tworząc kompletny system do prefabrykacji szyn w szafach sterowniczych i rozdzielnicach.
________________________________________
Główne parametry techniczne
Parametr Wartość
Maks. szerokość szyny 120 mm
Maks. grubość szyny 12 mm
Maks. kąt gięcia 90°
Maks. siła nacisku 23,1 t (205 kN)
Maks. ciśnienie robocze 700 bar (10 000 psi)
Wymagana objętość oleju 115 cc
Waga urządzenia 17,5 kg
________________________________________
Kluczowe cechy i konstrukcja
• Precyzyjne wyznaczanie kąta: Giętarka wyposażona jest w czytelną, zintegrowaną podziałkę kątową (wskaźnik ze skalą), która umożliwia operatorowi dokładną kontrolę stopnia wygięcia szyny w czasie rzeczywistym oraz zapewnia wysoką powtarzalność serii.
• Wygodne wyciąganie materiału: Konstrukcja urządzenia pozwala na łatwe uwolnienie i wyjęcie obrabianego płaskownika po zakończeniu cyklu gięcia, eliminując problem blokowania się geometrycznie zmienionych elementów wewnątrz korpusu.
• Zachowanie struktury materiału: Specjalnie zaprojektowane matryce gnące (stempel i łoże) zapobiegają nadmiernemu pocienieniu materiału w strefie zginania oraz powstawaniu pęknięć, co ma kluczowe znaczenie dla utrzymania prawidłowych parametrów przewodności elektrycznej szyny.
• Zasilanie zewnętrzne: Narzędzie działa w systemie jednostronnego działania (single action) z powrotem sprężynowym. Wymaga podłączenia pompy hydraulicznej (ręcznej, nożnej lub elektrycznej) o standardowym ciśnieniu roboczym 700 bar. Urządzenie dostarczane jest z fabrycznym szybkozłączem.
