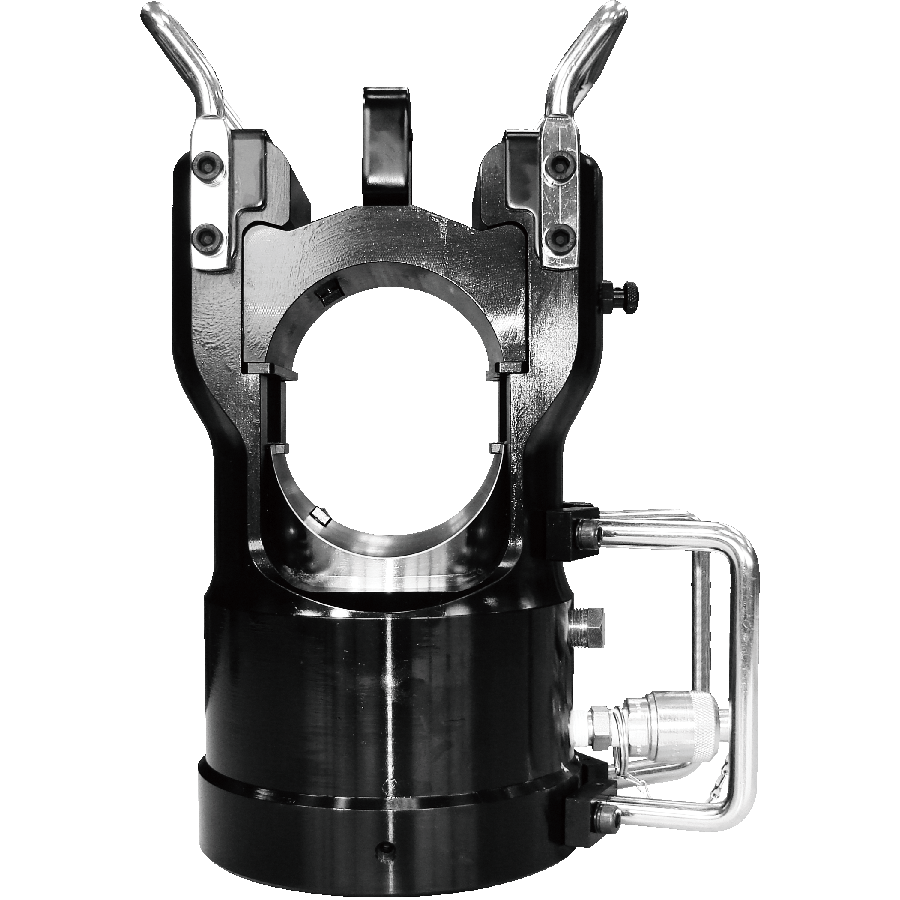

Cabezal hidráulico para el montaje de manguitos de tracción, de unión y de reparación de pared gruesa en conductos aéreos y cables subterráneos de gran diámetro Kudos UA-100STS

La KuDos® UA-100STS es una potente y ultrarresistente prensa hidráulica con una fuerza de presión de hasta 110 toneladas (985,9 kN), clasificada dentro de la categoría de equipos de servicio ultrapesado.
La denominación del modelo especifica sus características constructivas clave: las letras «ST» indican un sistema de acción unidireccional con un potente resorte de retorno, mientras que la «S» adicional al final denota una construcción de acero forjado/aleado (Steel), que sustituye a las aleaciones de aluminio más ligeras utilizadas en la versión estándar UA-100ST. El cabezal presenta una estructura totalmente cerrada y bloqueable, con una matriz superior extraíble (Die Cap).
El dispositivo pesa nada menos que 36 kg y ha sido diseñado para realizar las uniones prensadas más exigentes en la construcción y modernización de líneas aéreas de transmisión de muy alta tensión, así como en el sector energético profesional.
El KuDos UA-100STS es un cabezal hidráulico especializado de primera clase que genera una fuerza de presión extrema de 110,82 toneladas (985,9 kN). La herramienta está destinada a trabajos de carácter estratégico en el sector del transporte de energía. Se utiliza para el montaje en serie de casquillos de tracción, de unión y de reparación de pared gruesa en cables aéreos y subterráneos de diámetros gigantes.
Gracias a que el cuerpo está fabricado íntegramente en acero blindado forjado de alta calidad (versión STS), la estructura presenta una rigidez absoluta bajo una carga total de 700 bar, lo que garantiza una geometría de prensado perfecta y repetible en las condiciones de campo más exigentes.
________________________________________
Características y ventajas principales del producto
• Fuerza de presión extrema de 110 toneladas: permite el prensado sin esfuerzo de casquillos de acero, aluminio y cobre (incluidos conectores y accesorios completos para cables aéreos AFL de las secciones más grandes).
• Construcción de acero (STS): El uso de acero estructural forjado de la más alta calidad elimina el fenómeno de fatiga del material bajo el efecto de impactos hidráulicos repetitivos y potentes. Esto garantiza la máxima vida útil de la herramienta en comparación con las versiones de aluminio.
• Tapa de matriz desmontable (Removable Die Cap): La parte superior del cabezal (tapa) es totalmente desmontable. Esta solución facilita enormemente la introducción y el posicionamiento preciso de conectores de gran tamaño, empalmes aéreos y cables directamente en la zona de prensado.
• Potente retorno por resorte: El sistema de acción unidireccional está equipado con un resorte interno de alta resistencia especialmente diseñado, que garantiza un retroceso suave y fiable del pistón tras la descarga de presión del sistema.
• Asas de transporte integradas: debido a su elevado peso propio (36 kg), el cabezal cuenta con dos asas ergonómicas y bien equilibradas que permiten transportar fácilmente el dispositivo y colocarlo con precisión en el puesto de trabajo mediante eslingas.
________________________________________
Datos técnicos y rendimiento de prensado
Parámetro Valor / Especificación
Fabricante KuDos® Professional Hydraulic Tools
Modelo UA-100STS
Aplicación Prensado de casquillos y acoplamientos pesados (construcción de transmisiones)
Fuerza de presión máxima 110,82 t (985,9 kN)
Carrera del pistón (Ram Stroke) 29,5 mm
Cantidad de aceite necesaria 420 cc
Presión nominal de trabajo 700 bar (10 000 psi)
Tipo de cabezal Cerrado, de acero, con tapa superior desmontable
Diseño del sistema De simple efecto (Single-Acting) con retorno por resorte
Peso del equipo 36,0 kg (versión blindada de acero)
Longitud total 378 mm
Capacidad máxima de engaste (Crimping Capacity):
• Casquillos de cobre (Copper sleeve): hasta un diámetro exterior (O.D.) de 64 mm
• Casquillos de aluminio (Aluminum sleeve): hasta un diámetro exterior (O.D.) de 71 mm
• Manguitos de acero: hasta un diámetro exterior (O.D.) de 32 mm
________________________________________
Aplicaciones
• Construcción, modernización y reparaciones de emergencia de líneas aéreas de alta (HV) y muy alta tensión (VHT).
• Prensado de conectores de tracción y reparación de gran tamaño en cables de fase AFL-8 y cables de protección contra rayos.
• Trabajos de instalación en la creación de infraestructuras de transmisión en centrales nucleares, convencionales y grandes parques eólicos marinos.
Composición del kit estándar: cabezal hidráulico pesado KuDos UA-100STS, acoplamiento rápido de fábrica de alta presión de 700 bar, caja de transporte resistente adaptada al gran peso del equipo, manual de instrucciones. (Nota: Las matrices de prensado intercambiables y la bomba hidráulica externa de alto rendimiento son equipamiento opcional y se seleccionan individualmente según el estándar de acoplamiento correspondiente).
