Cabezal hidráulico para el prensado de terminales de pared gruesa y conectores de empalme de gran sección Kudos UB-413THE

La KuDos UB-413THE es una potente cabezal hidráulico (prensa) para exteriores con una fuerza de presión de 13 toneladas, equipada con un cabezal tipo C excepcionalmente ancho y abierto.
La terminación «HE» en la nomenclatura de la marca KuDos define inequívocamente esta herramienta como
Se trata de una herramienta industrial profesional y sin concesiones, diseñada para trabajar con los cables de cobre (Cu) más gruesos, de hasta 400 mm², y de aluminio (Al), de hasta 300 mm², así como con conectores de gran tamaño.
La KuDos UB-413THE es un cabezal hidráulico externo de alto rendimiento con una fuerza de presión de 13 toneladas, que destaca por su ergonómico cabezal abierto tipo C con un espacio de trabajo ampliado. Diseñado para los trabajos más exigentes en los sectores de la energía eléctrica, la industria y el cableado, el cabezal permite el prensado preciso y repetible de terminales de pared gruesa y conectores de empalme de gran sección.
Gracias a la eliminación del mecanismo interno de la bomba manual, el modelo UB-413THE se caracteriza por una construcción muy compacta y un peso reducido (aprox. 4,8 kg). El uso de la geometría única del cabezal en «T» (amplia apertura de las mordazas de hasta 42 mm) permite colocar la herramienta de forma rápida y lateral en cables y conectores de gran diámetro exterior, eliminando la necesidad de soltar los pasadores de bloqueo.
________________________________________
Características y ventajas principales del producto
• Mayor apertura del cabezal (versión T): El amplio espacio de trabajo de la apertura (aprox. 42 mm) permite introducir con facilidad conectores aéreos de pared gruesa, manguitos de cable y terminales de derivación de tipo H y C directamente entre las matrices situadas en el lateral de la herramienta.
• Cuerpo macizo forjado tipo C: El cabezal, fabricado en aleación de acero forjado de la más alta calidad, presenta una rigidez estructural extrema. Esto evita el efecto de rebote y la flexión de las mordazas bajo una carga hidráulica total de 13 toneladas, garantizando una geometría perfecta en cada prensado.
• Alta ergonomía y peso óptimo: La eliminación del sistema de bombeo integrado ha permitido reducir el peso de la herramienta a unos 4,8 kg. Esto aumenta la comodidad a la hora de maniobrar el cabezal en huecos de cable estrechos o durante trabajos de montaje prolongados.
• Rotación completa del cuerpo (360°): La posibilidad de girar libremente el cabezal alrededor de su propio eje permite ajustar perfectamente el ángulo de aproximación de las matrices a la disposición natural del cable rígido de alimentación, aliviando la tensión en las muñecas del operador.
• Compatibilidad con sistemas de 700 bar: El cabezal está equipado con un acoplamiento rápido estándar de alta presión, que permite la conexión inmediata a cualquier bomba de pie, manual o unidad electrohidráulica que funcione a una presión de 700 bar (10 000 psi).
• Punto de fijación universal para matrices: El diseño de las mordazas admite matrices intercambiables estándar de tipo C (en forma de media luna) de uso común en el mercado, lo que facilita la integración con el parque de herramientas ya existente en la empresa.
________________________________________
Datos técnicos
Parámetro Valor / Especificación
Fabricante KuDos® Professional Hydraulic Tools
Modelo UB-413THE
Aplicación Prensado de terminales de cable (cabezal de prensado)
Fuerza de presión máxima 13,0 t (127 kN)
Rango de prensado (Cu) hasta 400 mm²
Rango de prensado (Al) hasta 300 mm²
Tipo de cabezal Abierto tipo «C» (Ancho / Tipo T)
Apertura de la mordaza (Jaw Opening) aprox. 42 mm
Presión nominal de trabajo 700 bar (10 000 psi)
Diseño del sistema De simple efecto con retorno por resorte
Conexión hidráulica Racor rápido estándar de alta presión
Peso del equipo aprox. 4,6 - 4,9 kg (sin matrices)
________________________________________
Aplicación
• Prensado en serie de terminales de ojo de pared gruesa, tubulares y conectores aéreos en redes de distribución de BT/AT.
• Construcción de puestos de montaje fijos sobre mesas de taller utilizando una bomba externa de pie o eléctrica (controlada por pedal) en departamentos de prefabricación de cuadros industriales.
• Trabajos de montaje y modernización sobre el terreno (estaciones transformadoras, parques fotovoltaicos, parques eólicos), donde el cabezal se alimenta mediante un generador móvil de batería o de combustión.

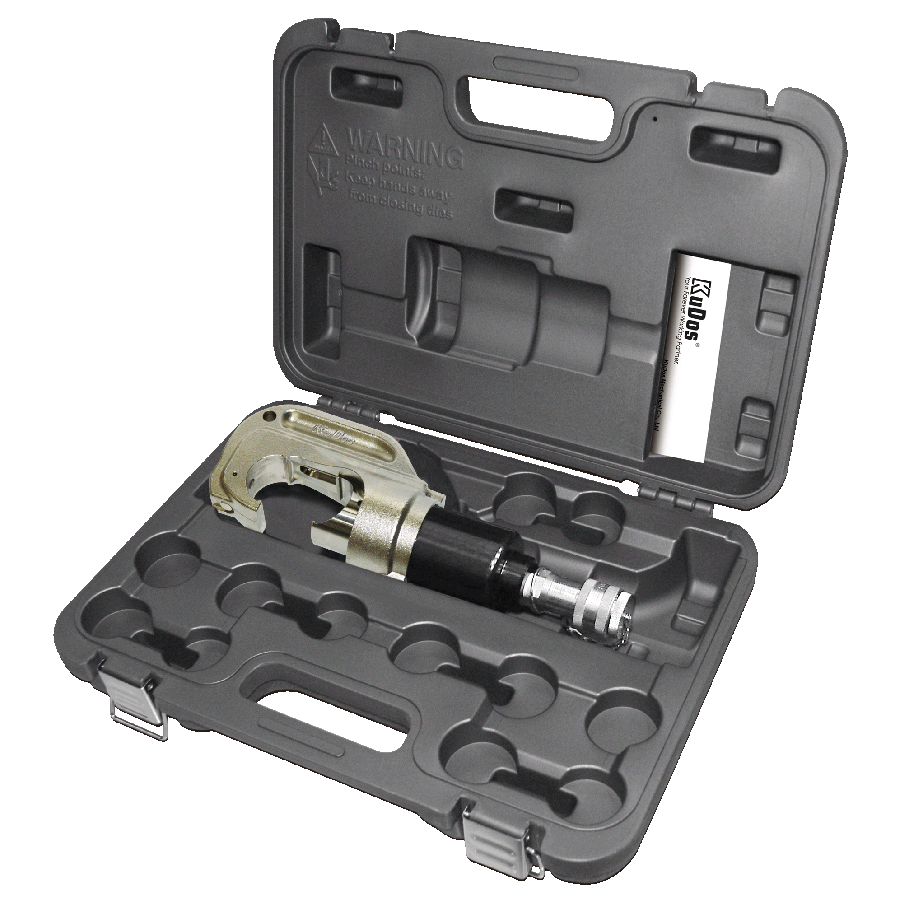

Contenido del kit estándar: cabezal de sujeción hidráulico KuDos UB-413THE, acoplamiento rápido de fábrica de alta presión de 700 bar, maletín de transporte resistente de plástico, manual de instrucciones.
